Computer-gesteuertes 3D Lautsprechermesssystem für Ballon Messungen

ELF

Präzise Ballon-Messungen.

Mit dem ELF von Four Audio und dem Monkey Forest Messsystem sind Ballon-Messungen (z.B. für EASE) einfach und schnell durchzuführen. Durch vertikale und horizontale Winkelschrittweiten wird das Raster definiert (z.B. 5° Schritte), anschließend misst WinMF mit dem ELF vollautomatisch die Transferfunktionen für alle Richtungen. Der ELF trägt schwere Lasten und ist doch filigran genug, um das Schallfeld kaum zu beeinflussen und präzise genug für z.B. Messungen in 1° Schritten.

Maximal Flexibel.

Die gemessenen Daten können in viele unterschiedliche Formate gewandelt werden. Durch entsprechende Nachbearbeitung werden EASE balloons berechnet und visualisiert. Die Ansteuerung erfolgt über einen seriellen Port. Damit ist auch die Integration in eine eigene Messsoftware leicht möglich.

Auf diesem Flyer finden Sie die wichtigsten Daten.

Flyer
Technische Daten
Maximale Last 100 kg
Maximale Lautsprecherabmessung 1.5 m
Beliebiger Mikrofonabstand in schalltoten Räumen
Präziser Schrittmotorantrieb weniger als 0,27° Winkelspiel
Maximales Drehmoment 200 Nm pro Achse
Auflösung
Gewicht 80 kg

Features

  • Not-Aus Schalter
  • Hochbelastbar, trotz geradezu grazilem Aufbau
    • Schallfeld wird nur minimal beeinflusst
  • integriert in in WinMF Messsystem und EASERA
  • DLL zur Ansteuerung verfügbar, z.B. für C/C++/VB/Matlab
  • Laserpointer in vertikale Achse integriert zur präzisen Bestimmung der Mikrofonposition
  • Standard Datenformate können aus gemessenen Rohdaten erzeugt werden, z.B.
    • EASE
    • Ulysses
    • CLF
    • EASE Speaker Lab GLL
      (Zur Datenkonvertierung sind evt. weitere Softwarepakete von Drittanbietern notwendig)

Optionen

  • Desktop PC mit Messhard- und Software

ELF Movement

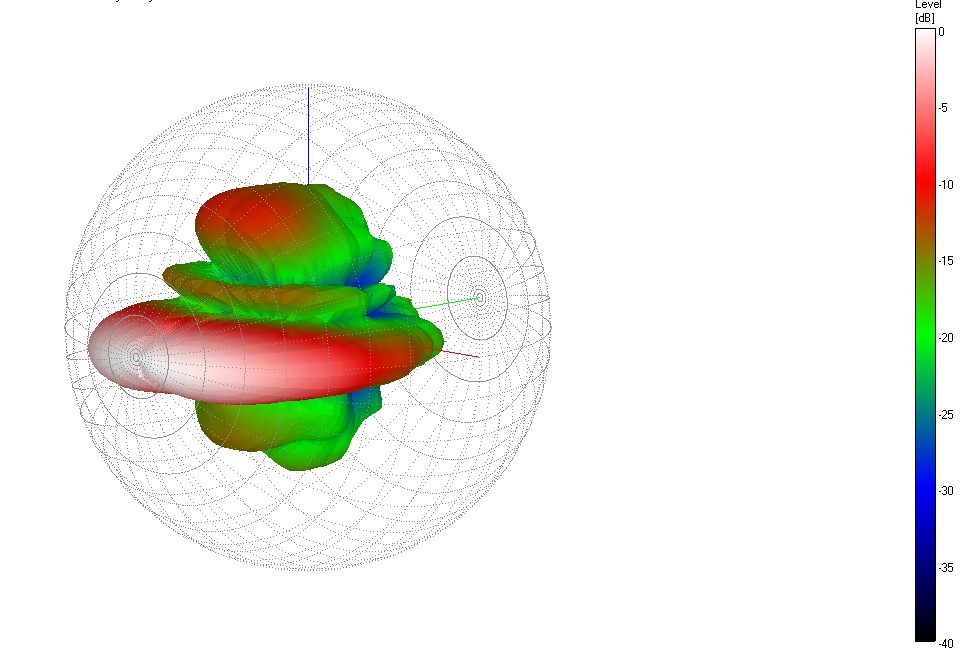

Ballon Messung Screenshot

Video

Kontakt

Bei Interesse an einer Bestellung oder Fragen zum Produkt kontaktieren Sie uns gerne direkt.
